Як захистити електромережу вдома від грозових перенапруг

Літня гроза… Для когось це романтика, затишок і чашка гарячого чаю біля вікна. Але для вашої домашньої електроніки та побутової техніки — це смертельна загроза, здатна завдати збитків на тисячі гривень за одну долю секунди. Удар блискавки це колосальний електричний розряд, напруга в якому може сягати сотень тисяч, а іноді й мільйонів вольт, а сила струму — десятків тисяч ампер. Наслідки такого “небесного візиту” можуть бути катастрофічними не лише для вашого майна, але й для життя та здоров’я людей.

Кожна гроза — це своєрідна лотерея, і передбачити, куди саме вдарить наступний розряд, неможливо. Будь-яка будівля, чи то приватний будинок, чи дача, знаходиться в зоні потенційного ризику. І якщо ваша домашня електромережа не має спеціалізованого захисту, потужний імпульс перенапруги, що виникає від удару блискавки, неминуче знайде свій шлях до розеток. Результат — миттєвий вихід з ладу телевізорів, комп’ютерів, холодильників та іншої дорогоцінної техніки. Та найстрашніше, що в цей момент існує реальна загроза ураження струмом для людей, що знаходяться в приміщенні.

Наявність такої високої небезпеки просто зобов’язує кожного власника житла вжити превентивних заходів.

Чому стандартних заходів недостатньо?

Згідно з чинними нормами та правилами (ПУЕ), захист від перенапруг мають забезпечувати енергопостачальні організації. Для цього на стовпах ліній електропередач (ЛЕП) та підстанціях встановлюються спеціальні пристрої — розрядники. Однак, на жаль, реальність далека від ідеалу. Багато повітряних ліній, особливо в сільській місцевості чи старих дачних кооперативах, перебувають у незадовільному технічному стані. Обладнання застаріло, десь його взагалі немає, а десь воно не функціонує належним чином.

У такій ситуації сподіватися на зовнішній захист — все одно що виходити під зливу з паперовою парасолькою. Відповідальність за безпеку власної оселі лягає на плечі самого споживача. На щастя, сучасний ринок пропонує ефективні та доступні рішення.

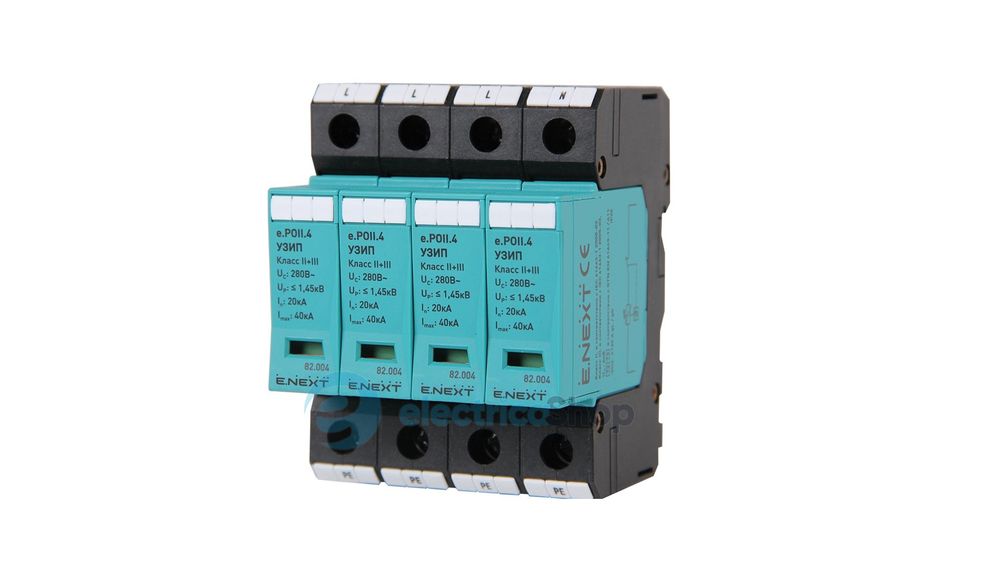

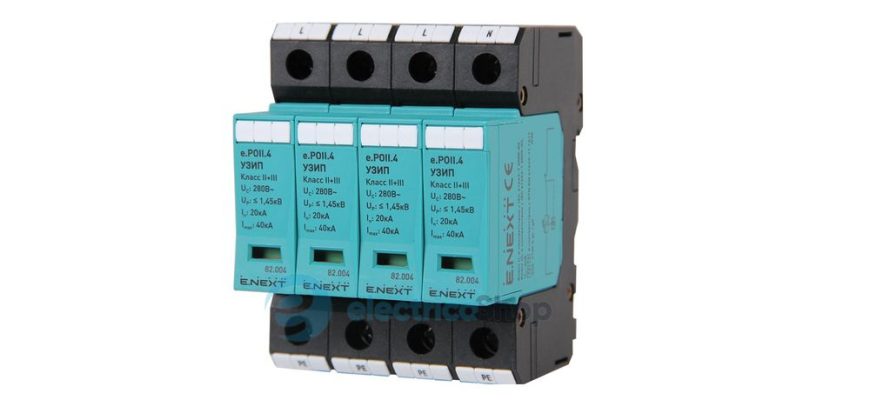

Головний вартовий вашої мережі — пристрій захисту від імпульсних перенапруг (ПЗІП)

Для захисту промислових та магістральних електромереж використовуються потужні нелінійні обмежувачі перенапруг (ОПН). Для побутових потреб було розроблено їх компактний та ефективний аналог — модульний ПЗІП (в російській абревіатурі — УЗИП). Цей невеликий пристрій є серцем системи захисту від грозових перенапруг і встановлюється безпосередньо у ваш домашній розподільний щиток.

Принцип його дії геніальний у своїй простоті. В основі конструкції лежить ключовий елемент — варистор. Це напівпровідниковий резистор, унікальна властивість якого полягає в нелінійній залежності його опору від прикладеної напруги.

• У звичайному режимі, коли напруга в мережі стабільна (наприклад, 230 В), опір варистора в ПЗІП є надзвичайно високим – сотні мегаом. Для мережі він практично “невидимий” і не пропускає через себе струм.
• В момент удару блискавки, коли в мережі виникає короткочасний, але потужний імпульс напруги в тисячі вольт, опір варистора за наносекунди падає практично до нуля. Він миттєво стає ідеальним провідником.

Завдяки цій властивості, ПЗІП створює для руйнівного імпульсу короткий та безпечний шлях, відводячи всю небезпечну енергію на контур заземлення, не даючи їй потрапити до вашої техніки. Це схоже на роботу аварійного клапана в системі водопостачання: як тільки тиск перевищує норму, клапан відкривається і скидає надлишок, рятуючи труби від розриву.

ВАЖЛИВО! Ефективність ПЗІП дорівнює нулю без якісного та правильно облаштованого контуру заземлення. Це його головний “напарник”. Без заземлення пристрою просто нікуди буде відводити небезпечний імпульс, і вся установка стане марною декорацією у вашому щитку. Нехтування цією умовою робить захист абсолютно неефективним.

Чому реле напруги та стабілізатор не врятують від блискавки?

Дуже поширена помилка — вважати, що встановлене в щитку реле напруги (або, як його ще називають, “відсікач”) захистить від грози. Це вкрай небезпечна ілюзія. Давайте розберемося, чому.

Реле напруги — це надзвичайно корисний пристрій, який захищає вашу техніку від тривалих відхилень напруги в мережі (наприклад, падіння до 170 В або підвищення до 260 В). Його задача — контролювати вольтаж і, у разі виходу за встановлені межі, повністю відключити живлення. Але його швидкість реакції вимірюється в мілісекундах. Імпульс від блискавки триває мікросекунди і має напругу в тисячі вольт. Реле просто фізично не встигне зреагувати. Більше того, такий потужний імпульс гарантовано проб’є ізоляцію самого реле, знищить його і безперешкодно пройде далі, спалюючи все на своєму шляху.

Аналогічна ситуація зі стабілізаторами напруги та джерелами безперебійного живлення (ДБЖ). Їхня функція — вирівнювати напругу або забезпечувати резервне живлення, але їхня внутрішня електроніка так само беззахисна перед грозовим розрядом.

Отже, запам’ятайте: реле напруги — це обов’язковий елемент для захисту від “поганої” мережі, але воно не є захистом від блискавки. Це різні пристрої для різних загроз.

Вибір якісних захисних пристроїв — це ключовий аспект побудови надійної системи безпеки. Не варто економити на компонентах, від яких залежить збереження вашого майна та навіть життя. Це не та сфера, де можна покладатися на випадковість чи сумнівних виробників. Наприклад, в інтернет-магазині electrica-shop.com.ua представлений широкий асортимент якісного та надійного електрообладнання від перевірених брендів. Тут ви зможете знайти сертифіковані пристрої захисту від імпульсних перенапруг (ПЗІП), реле напруги, автоматичні вимикачі та інші компоненти, необхідні для створення комплексної та ефективної системи захисту вашої оселі.

Другий ешелон оборони — мережеві фільтри

Після того, як основний удар на себе прийняв ПЗІП у головному щитку, залишкові, слабші імпульси все ще можуть проникати в мережу. Для захисту найчутливішої та найдорожчої електроніки (комп’ютерів, телевізорів, аудіосистем) використовується другий рівень захисту — якісні мережеві фільтри.

Не плутайте їх зі звичайними подовжувачами! Конструкція хорошого мережевого фільтра також містить в собі варистор (схожий на той, що в ПЗІП, але менш потужний) та інші компоненти для придушення перешкод. Він виконує ту ж функцію, що і його “старший брат” у щитку, але діє локально, безпосередньо біля приладу.

І тут знову варто нагадати про критичну важливість заземлення. Варистор у мережевому фільтрі, так само як і в ПЗІП, працює лише за наявності заземлюючого контакту в розетці. Якщо ваша розетка “двоконтактна” (без заземлення), то такий фільтр перетворюється на звичайний подовжувач, і його захисна функція не працює.

Небезпека з іншого боку — коли ворог приходить не через розетку

Уявімо, що ви встановили ПЗІП, забезпечили заземлення і підключили техніку через якісні фільтри. Здавалося б, ви у повній безпеці. Але є ще один, не менш підступний шлях для грозового розряду.

Блискавка може вдарити не в лінію електропередач, а в:

• Кабель інтернет-провайдера, що йде по даху або стовпах.
• Телефонну лінію.
• Телевізійну антену (супутникову “тарілку” чи ефірну).

У такому випадку руйнівний імпульс потрапить у ваш будинок через мережевий кабель (Ethernet), телефонний або антенний кабель. Він миттєво випалить мережеву карту комп’ютера, Wi-Fi роутер, ТВ-тюнер або материнську плату телевізора. І це станеться незалежно від того, наскільки добре захищена ваша електрична мережа 230 В. Навіть якщо телевізор буде вимкнений з розетки, але до нього під’єднано антенний кабель, удар блискавки в антену його знищить.

Як захиститися від цього?

1. Найнадійніший і безкоштовний спосіб: під час наближення сильної грози фізично відключайте всі зовнішні кабелі від приладів – інтернет-кабель від роутера та комп’ютера, антенний кабель від телевізора.
2. Технічний спосіб: існують спеціальні пристрої грозозахисту для Ethernet-ліній та коаксіальних кабелів. Вони встановлюються в розріз кабелю і, аналогічно ПЗІП, відводять імпульс на заземлення. Однак вони не є широко розповсюдженими в побуті і коштують досить дорого.

На завершення хочеться ще раз наголосити: удар блискавки в елементи домашньої мережі — це не абстрактна загроза, а реальна небезпека для вашого майна та життя. Будь-який побутовий прилад, навіть найдорожчий, можна відремонтувати або замінити. Здоров’я та життя — безцінні. Комплексний підхід до захисту, що включає якісний ПЗІП, надійне заземлення та обачність під час грози, це та інвестиція, яка подарує вам найголовніше: відчуття безпеки та спокою у власному домі. Не відкладайте це питання на потім, адже наступна гроза може не пробачити вам легковажності.
