Як правильно підібрати підшипник: керівництво для механіка та закупівельника

Уявіть: конвеєр зупинився в розпал зміни. Майстер біжить на склад, міняє підшипник – той, що знайшовся під рукою. За три дні вузол знову гріється і виє. А потім з’ясовується, що спочатку був куплений підшипник із неправильним зазором і без потрібного ущільнення. Ціна питання – 200 гривень. Ціна простою – незрівнянно більша.

Саме так виглядає найпоширеніша помилка при виборі підшипника: беруть «такий самий за розміром» – і сподіваються на краще. Але підшипник – це не просто кільця з кульками. Це вузол, який працює в конкретних умовах: під певним навантаженням, при певній швидкості, в конкретному середовищі. Помилишся хоча б в одному параметрі – і ресурс, який мав становити роки, перетвориться на тижні.

Це керівництво написане для тих, хто хоче підбирати підшипники свідомо – будь то головний механік заводу, майстер СТО або фахівець відділу закупівель. Жодної зайвої теорії. Лише те, що реально потрібно знати перед тим, як зробити вибір. А якщо після прочитання залишаться запитання або потрібна допомога з конкретною позицією – все це можна вирішити в інтернет-магазині підшипників та промислового обладнання https://promtehimport.com.ua/, де працюють люди, які в підшипниках розбираються професійно.

З чого почати: які дані потрібно зібрати до вибору

Хороший підбір підшипника починається не в каталозі, а на місці встановлення. Перш ніж шукати позицію, потрібно чітко розуміти, в яких умовах цей підшипник працюватиме. Інакше навіть найякісніший і найдорожчий варіант виявиться непридатним.

Ось які дані потрібно зібрати насамперед:

Геометрія посадкового місця

Три ключових розміри – без них нікуди:

• d – внутрішній діаметр (посадка на вал)
• D – зовнішній діаметр (посадка в корпус)
• B – ширина (висота) підшипника

Якщо старий підшипник зберігся – читайте маркування прямо з нього. Якщо ні – вимірюйте посадкові місця штангенциркулем. Важливо: виміри знімайте з чистих, незім’ятих поверхонь.

Тип навантаження

Це, мабуть, найважливіший параметр після розмірів. Навантаження бувають трьох видів:

Тип навантаження	Що це означає	Типовий приклад
Радіальне	Перпендикулярно до осі вала	Шків привідного ременя, ролик конвеєра
Осьове	Вздовж осі вала	Упорний гвинт, черв’ячний редуктор
Комбіноване	Радіальне + осьове одночасно	Косозуба передача, маточина колеса

Помилка тут – одна з найдорожчих. Поставити радіальний підшипник туди, де є осьове навантаження, означає приректи вузол на швидке зношення.

Частота обертання

Вимірюється в об/хв. Впливає на тип підшипника і вибір мастила. Високошвидкісні вузли (від 5000-10 000 об/хв і вище) потребують спеціальних рішень – легких сепараторів, маловʼязких масел, точних класів.

Робоча температура

Стандартні підшипники розраховані на діапазон від -20°С до +120°С. Якщо умови виходять за ці межі – потрібні спеціальні виконання:

• Високотемпературні (маркування C5, спецмастила)
• Низькотемпературні (морозостійкі мастила, збільшений зазор)

Умови навколишнього середовища

Тут потрібно чесно відповісти на кілька запитань:

• Чи є ризик потрапляння пилу, абразиву, вологи або агресивних рідин?
• Чи є вібрація або ударні навантаження?
• Наскільки доступний вузол для регулярного обслуговування?

Саме від відповідей на ці запитання залежить, яке ущільнення обрати і чи потрібен підвищений ступінь захисту.

Практична порада. Якщо старий підшипник вийшов із ладу раніше терміну – не поспішайте брати точно такий самий. Спочатку розберіться, чому він вийшов. Можливо, проблема не в якості, а в тому, що спочатку був обраний невідповідний тип або клас.

Який тип підшипника підійде для вашого завдання

Розібралися з умовами експлуатації – тепер обираємо тип. Це не просто класифікація з підручника. Кожен тип створювався під конкретні завдання, і розуміння цієї логіки значно спрощує вибір.

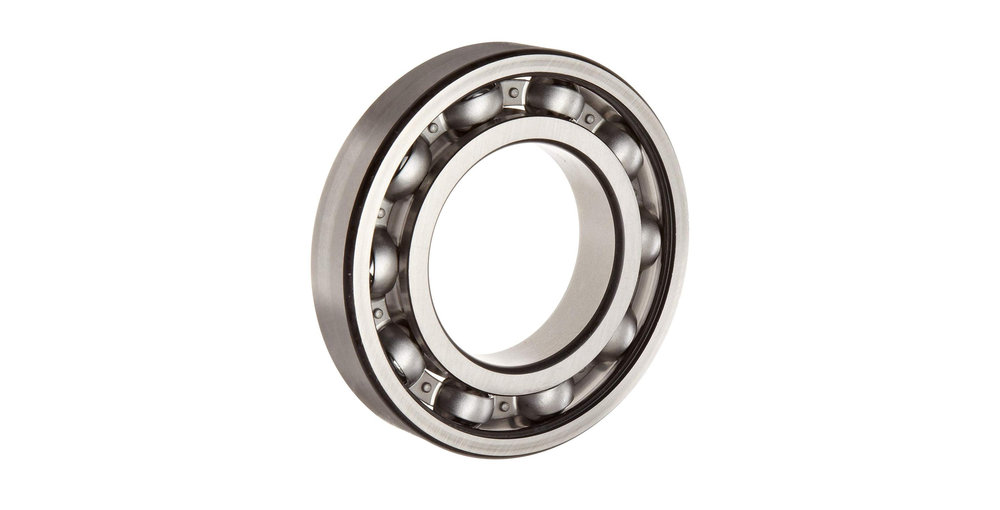

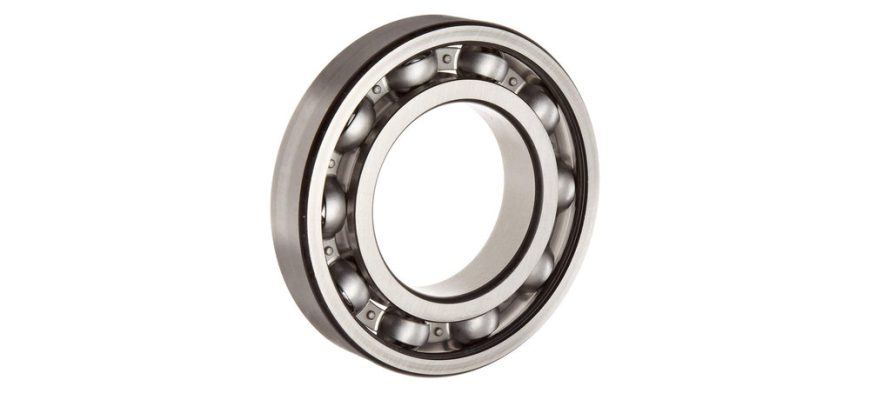

Радіальні однорядні кулькові – робоча конячка

Найпоширеніший тип у світі. Серія 6000, 6200, 6300 – вони стоять буквально скрізь: в електродвигунах, насосах, вентиляторах, редукторах легкого класу. Сприймають переважно радіальне навантаження, але справляються й з помірним осьовим в обох напрямках.

Обирайте, якщо:

• Навантаження переважно радіальне
• Потрібна висока швидкість обертання
• Важлива низька ціна при достатньому ресурсі

Конічні роликові – там, де є осьове навантаження

Ролики розташовані під кутом – саме це дозволяє сприймати комбіноване навантаження: і радіальне, і осьове. Класика – маточини коліс, конічні редуктори, шпинделі верстатів.

Важливий нюанс: конічні підшипники потребують регулювання осьового зазору при монтажі. Перетягнули – перегрів. Недотягнули – люфт і знос. Це не недолік, просто потрібно розуміти, з чим працюєте.

Обирайте, якщо:

• Є значне осьове навантаження
• Потрібна жорсткість вузла
• Встановлення передбачає попарний монтаж (назустріч один одному)

Сферичні роликові – коли вал «гуляє»

Дворядні, з бочкоподібними роликами і сферичною доріжкою кочення в зовнішньому кільці. Це їхня головна особливість – вони самовстановлюються при перекосі вала до 1,5-2,5°. Незамінні у важких умовах: віброситах, дробарках, млинах, конвеєрах з довгими валами.

Обирайте, якщо:

• Вал довгий і можливий прогин
• Є перекіс у посадкових місцях
• Навантаження високі, зокрема ударні

Упорні кулькові та роликові – суто осьові завдання

Сприймають навантаження виключно вздовж осі. Радіальне – практично не тримають. Типове застосування: вертикальні вали, домкрати, поворотні столи, шнекові механізми.

Часта помилка – поставити упорний підшипник туди, де є хоч невелике радіальне навантаження. Результат передбачуваний: швидкий вихід із ладу.

Корпусні підшипникові вузли – готова опора «з коробки»

Це вже не просто підшипник, а готовий вузол: підшипник у корпусі, з ущільненнями і кріпильними отворами. Типи корпусів:

Тип корпусу	Позначення	Застосування
Фланцевий (квадратний)	UCF	Монтаж на пласку поверхню
Підвісний (овальний)	UCP	Кріплення знизу або збоку
Фланцевий круглий	UCFL	Обмежений простір
Натяжний	UCTU	Натяжні станції конвеєрів

Зручні при заміні – викрутив 4 болти, поставив новий. Особливо популярні в агропромисловому обладнанні та конвеєрних системах.

Голчасті – там, де місця майже немає

Ролики дуже тонкі й довгі – звідси назва. При мінімальній радіальній висоті дають пристойну вантажопідйомність. Класика – карданні шарніри, коромисла клапанів, педальні вузли.

Бувають із внутрішнім кільцем і без. Без кільця (серії HK, NK) вал сам стає доріжкою кочення – це потребує відповідної твердості і чистоти поверхні вала.

Розбираємо маркування: що зашифровано в номері підшипника

Маркування підшипника – це його паспорт. Вміючи його читати, ви за кілька секунд розумієте конструкцію, розміри та особливості виконання. Розберемо на живих прикладах.

Базове позначення

Візьмемо три поширені номери:

Номер	Тип	d (мм)	D (мм)	B (мм)
6205	Радіальний однорядний	25	52	15
22208	Сферичний дворядний	40	80	23
30207	Конічний роликовий	35	72	17

Перша цифра (або дві) – тип підшипника. У серії 6ХХХ – однорядний кульковий. У серії 22ХХХ – сферичний роликовий. У серії 3ХХХХ – конічний роликовий.

Останні дві цифри базового номера – код внутрішнього діаметра. Для підшипників з d від 20 до 480 мм: множимо на 5. Наприклад, 05 × 5 = 25 мм.

Суфікси – найважливіше після основного номера

Саме суфікси уточнюють, як підшипник працюватиме в реальних умовах:

Суфікс	Значення	Коли важливо
2RS	Два гумових ущільнення	Пил, волога, немає доступу для дозмащення
ZZ (2Z)	Два металеві щити	Висока швидкість, помірний захист
C3	Збільшений радіальний зазор	Високі температури, гаряча посадка
M	Латунний сепаратор	Високі оберти, ударні навантаження
E	Посилена конструкція	Підвищена вантажопідйомність
NR	Канавка + стопорне кільце	Фіксація в корпусі

Приклад: 6205-2RS/C3 – однорядний кульковий, 25×52×15 мм, із гумовими ущільненнями з обох боків і збільшеним зазором. Такий типово ставлять в електродвигуни з гарячою посадкою.

Чому один номер у різних брендів виглядає по-різному

Це бентежить багатьох при першій покупці. Насправді все просто: кожен виробник додає до стандартного номера свої префікси або суфікси.

Наприклад, підшипник 6205-2RS у різних брендів може позначатися так:

• SKF: 6205-2RSH
• FAG: 6205-2RSR
• NSK: 6205DDU
• NTN: 6205LLB

Геометрія і посадкові розміри – однакові. Це стандарт ISO. Відрізнятися можуть конструкція ущільнення, матеріал сепаратора і тип мастила. Саме тому при підборі аналога важливо звіряти не лише номер, а й суфікси.

Навантаження і ресурс: трохи цифр без занудства

Не потрібно бути інженером-розрахівником, щоб розуміти базову логіку навантажень і ресурсу. Достатньо розібратися в кількох ключових поняттях – і ви дивитиметеся на каталог зовсім іншими очима.

Динамічна вантажопідйомність (C)

Це базова характеристика підшипника – навантаження, при якому 90% підшипників з партії відпрацюють не менше одного мільйона обертів. Чим більше C – тим витриваліший підшипник при змінних навантаженнях.

Саме за цим параметром порівнюють підшипники одного типорозміру від різних виробників. Однакові габарити, але різна C – означає різний ресурс.

Статична вантажопідйомність (C₀)

Максимальне навантаження, при якому підшипник не отримає залишкових деформацій у стані спокою або при дуже повільному обертанні. Критично важлива для:

• Вузлів з ударними навантаженнями
• Механізмів, які довго стоять під навантаженням
• Підйомного обладнання

Розрахунковий ресурс L10 – навіщо це знати закупівельнику

L10 – це розрахунковий ресурс у мільйонах обертів, який відпрацюють 90% підшипників даної партії при заданому навантаженні.

Спрощена формула:

L10 = (C / P)³ × 10⁶ обертів (для кулькових) L10 = (C / P)^10/3 × 10⁶ обертів (для роликових)

де P – фактичне навантаження на підшипник.

Що це означає на практиці? Якщо ви навантажуєте підшипник удвічі менше його динамічної вантажопідйомності – ресурс зростає у 8 разів (для кулькових). Це і є логіка запасу за навантаженням.

Коли запас потрібен, а коли – зайві гроші

Запас за навантаженням виправданий, якщо:

• Реальні навантаження складно порахувати точно
• Є вібрація або удари
• Вузол важкодоступний для обслуговування
• Простій обладнання обходиться дорого

Запас надлишковий, якщо:

• Умови роботи стабільні й добре відомі
• Вузол легко обслуговується
• Бюджет обмежений, а навантаження невисокі

Мастило та ущільнення: те, про що забувають при виборі

Ось парадокс: люди ретельно обирають тип і розмір підшипника, а потім беруть перше, що трапилося – відкрите або з металевими щитами, – і ставлять в умови, де потрібно було зовсім інше. А потім дивуються, чому підшипник прослужив три місяці замість трьох років.

Відкритий, ZZ або 2RS – у чому реальна різниця

Виконання	Захист	Мастило	Коли застосовувати
Відкритий	Немає	Зовнішнє, будь-яке	Масляна ванна, доступне обслуговування
ZZ (металеві щити)	Середній	Заправлений на заводі	Чисте середовище, високі оберти
2RS (гумові ущільн.)	Високий	Заправлений на заводі	Пил, волога, немає доступу для дозмащення

Гумові ущільнення 2RS краще захищають, але створюють трохи більше тертя – це важливо при дуже високих швидкостях. Металеві щити ZZ практично не впливають на швидкісний режим, але й захищають слабше.

Пластичне мастило проти масляної ванни

Більшість підшипників у заводському виконанні 2RS або ZZ вже заправлені пластичним мастилом на весь термін служби. Це зручно, але є обмеження:

• Пластичне мастило працює до ~120-150°С (залежно від типу)
• При високих швидкостях починає збиватися і перегріватися
• Не підходить для харчових виробництв без спеціального маркування (NSF H1)

Масляна ванна або примусова подача масла потрібні при:

• Швидкостях вище допустимих для пластичного мастила
• Температурах понад 150°С
• Необхідності відведення тепла від вузла

Як температура змінює все

Температура – ворог мастила. При перегріві воно окислюється, втрачає в’язкість і перестає захищати доріжки кочення. Саме тому вибір мастила та ущільнення завжди пов’язаний із температурним режимом вузла:

• До +80°С – стандартні мастила типу Lithium EP
• +80…+150°С – поліуреанові мастила (Polyurea)
• Вище +150°С – спеціальні високотемпературні склади на основі PFPE або силікону

Ми рекомендуємо не економити на мастилі. Його вартість незіставна з вартістю позапланового ремонту.

Бренд чи аналог: як не переплатити і не прогадати

Питання, яке виникає у кожного закупівельника: платити за SKF чи взяти аналог утричі дешевше? Правильна відповідь – залежить від умов. Розберемо логіку.

Преміальний сегмент – коли виправдано

SKF, FAG (Schaeffler), NSK, NTN, TIMKEN – це не просто розкручені бренди. За ціною стоять:

• Жорсткий контроль геометрії та металургії
• Власні R&D-лабораторії та розрахункові методики
• Гарантована стабільність від партії до партії
• Технічна підтримка та документація

Преміум виправданий якщо:

• Вузол критично важливий (зупинка = великі втрати)
• Високі швидкості або екстремальні температури
• Тривалі міжсервісні інтервали
• Є вимоги щодо точності (металообробка, енергетика)

Середній сегмент – оптимальний вибір для більшості завдань

KOYO (Японія), CRAFT (Польща), CX (Польща), KYK (Японія/Тайвань) – виробники з реальним контролем якості та адекватною ціною. Для більшості промислових і аграрних завдань – відмінний вибір.

Ми рекомендуємо саме цей сегмент як основний: співвідношення ціни, якості та доступності тут найбільш збалансоване.

На що звертати увагу при купівлі аналога

Не всі аналоги однакові. Перед покупкою варто уточнити:

• Радіальний зазор – чи відповідає він оригіналу (CN, C3, C4)?
• Матеріал сепаратора – сталевий штампований, латунний або полімерний?
• Реальний виробник – де фізично виготовлений підшипник (країна заводу, а не країна бренду)?
• Наявність сертифікатів – чи є документи на партію?

Різниця між хорошим аналогом і дешевою підробкою – не в ціні, а в цих деталях.

Як не купити контрафакт

Ринок підшипників – один із найбільш підроблюваних у промисловому сегменті. За різними оцінками, від 20 до 40% підшипників, що продаються через неперевірені канали, є контрафактом. Це не просто втрата грошей – це ризик аварії та простою.

Головні ознаки підробки

Упаковка:

• Нечіткий друк, розмазані шрифти, нерівні краї
• Друкарські помилки в назві бренду або країні походження
• Слабкий, нещільний картон
• Відсутність голограми або захисного стікера (у преміальних брендів вони є)

Маркування на кільці:

• Нечітке або нерівномірне нанесення номера
• Неправильний шрифт або інтервал між символами
• Зміщення маркування відносно стандартного положення

Фізичні ознаки:

• Нестандартна вага (контрафакт часто легший)
• Хрускіт, нерівномірність при прокручуванні від руки
• Люфт, який не відповідає заявленому класу зазору
• Сліди корозії під шаром мастила

Чому «оригінал» з ринку – лотерея

Невідомий продавець може щиро вважати, що продає оригінал – бо сам купив у такого ж «невідомого». Ланцюжок непрозорий, документів немає, партію не відстежити.

Ми рекомендуємо завжди запитувати:

• Сертифікат якості на партію
• Документи про походження товару
• Можливість верифікації на сайті виробника (SKF, NSK та інші бренди надають таку можливість)

Де купувати безпечно

• Офіційні дистриб’ютори з підтвердженим статусом
• Постачальники, які працюють із документами і дають гарантію
• Компанії з реальною історією на ринку та відгуками від підприємств

Низька ціна – не підстава для радості, а підстава поставити запитання: чому так дешево?

---

Підсумок: чек-лист підбору підшипника за 5 кроків

Перед тим як зробити замовлення, пройдіться цим списком:

1. Зніміть розміри – d, D, B з посадкових місць або зі старого підшипника
2. Визначте тип навантаження – радіальне, осьове або комбіноване
3. Оцініть умови роботи – швидкість, температура, наявність пилу/вологи
4. Оберіть тип і виконання – тип підшипника, ущільнення, зазор (C3 або стандарт)
5. Оберіть постачальника – з документами, гарантією та реальною репутацією

Якщо хоча б один пункт викликає сумніви – краще проконсультуватися з фахівцем, ніж вгадувати. Правильно підібраний підшипник працює роками і не нагадує про себе. Неправильний – нагадає дуже швидко і дуже дорого.

Ми готові допомогти з підбором під будь-які умови експлуатації – просто опишіть завдання.
