Наилучшая защита от пожара — его предотвращение. Именно для этого были разработаны дифференциальные автоматы https://e-server.com.ua/, с которыми команда EServer предлагает сегодня познакомиться.
В статье мы рассмотрим модели автоматов, разберем их преимущества и отличия, а также выясним, как они работают.

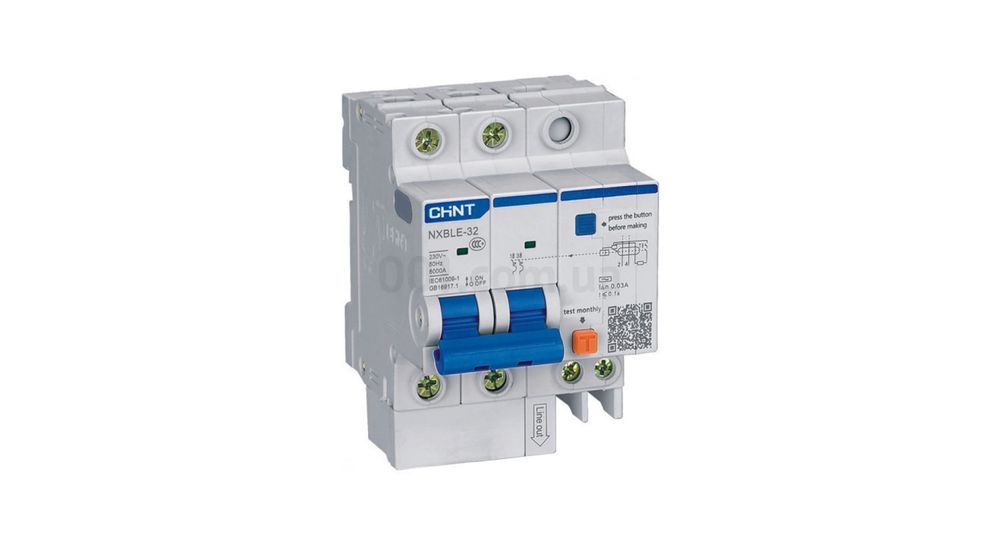

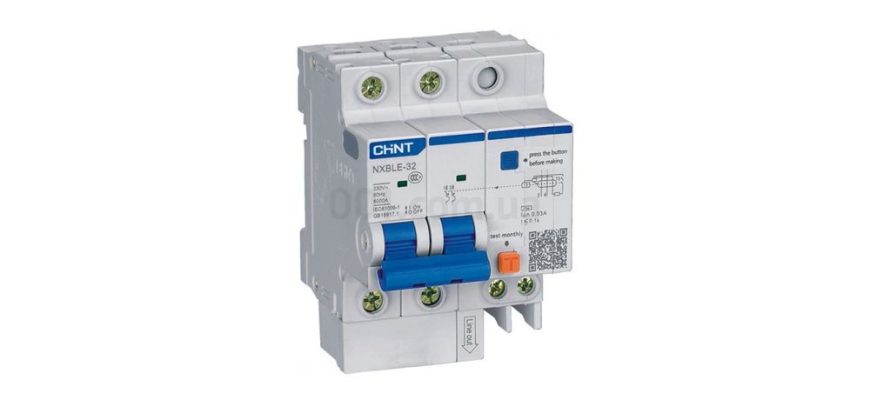

Дифавтомат — что это и для чего?
Дифавтомат представляет собой устройство, чье действие направлено на отключение сети в случае возникновения пожароопасной ситуации. К таким ситуациям относятся:
- перегрузка электросети;
- угроза короткого замыкания;
- утечка тока.
В отличие от УЗО, которые срабатывают исключительно при утечке тока, дифференциальный автомат разъединяет цепь в случае перегрузки электроцепи или возможности замыкания.
Возможна выборочная установка дифавтоматов в области монтажа электроприборов, где потенциальная опасность поражения током особо велика (стиральная и посудомоечная машины, бойлер). Такой принцип размещения позволяет не обесточивать все помещение в случае возникновения опасности, а отключить лишь определенный участок сети.
Еще одно преимущество устройства заключается в его компактности. Автомат дифференциальный занимает в электрощите всего два модуля, но при этом выполняет сразу несколько функций.

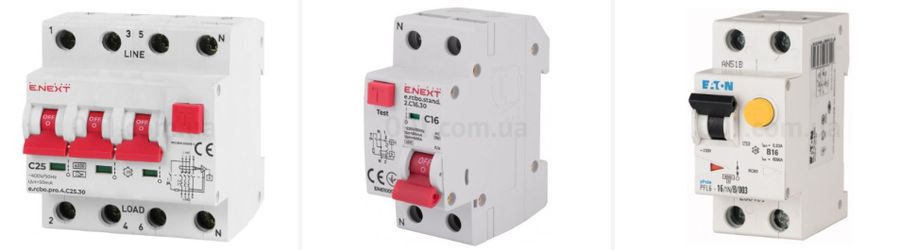

Разновидности дифференциальных автоматов
В первую очередь автоматы делятся на две категории в зависимости от количества фаз в электросети, в которую они могут быть установлены.
Для однофазной сети
В такой сети применяются два провода, один из которых силовой, второй — нейтральный. Следовательно, для такого вида сети подойдет электромеханический дифавтомат на два полюса.
Для трехфазной сети
Электрическая сеть трехфазного типа имеет три фазы и нейтральный провод, поэтому для нее разработаны четырехполюсные модели дифавтоматов.
Однако количество фаз — не единственная характеристика, на которую следует обращать внимание при выборе дифавтомата.
Номинальный ток
Электромеханический дифавтомат размыкает цепь при значительном превышении номинального тока, и в этом заключается защита сети от возгорания. Однако показатели номинального тока в разных моделях отличаются, как и степень отклонения от нормы, при которой срабатывает отключение, и это также учитывается при установке автомата.
Например, для группы розеток рекомендуется купить дифавтомат с номинальным током не менее 10 А, а для комнаты показатель стартует от 32 А.
Чем большее количество дифавтоматов вы разместите точечно в помещении, тем меньшая сила тока потребуется от каждого из них.
Как работает дифференциальный автомат
Так как электромеханический дифавтомат совмещает в себе функции нескольких устройств, его корпус делится на два отсека. В одном из отсеков размещен механизм автоматического выключателя, а во втором — “начинка” УЗО.
Устройство также имеет рычаг управления (тот самый рычаг, который мы опускаем, чтобы запустить работу сети) и механизм ввода и расцепления, который отключает систему по всем типам защиты.
Провод или кабель подключается к верхним и нижним клеммам, и таким образом ток пропускается через автомат.
Замыкание
В случае замыкания срабатывает электромагнитный расцепитель с подвижным сердечником, встроенный в автомат. Превышение номинального тока приводит к мгновенному возникновению сильного магнитного поля, благодаря которому якорь расцепителя тут же приходит в движение, и цепь размыкается.
Перегрузка
Повышение температуры вследствие перегрузки воздействует на биметаллические пластины, которые представляют другую часть механизма — тепловой расцепитель. В результате нагрева пластины изгибаются, надавливают на рычажок спускового механизма, и дифференциальный автоматический выключатель срабатывает, размыкая систему.
Тепловой расцепитель срабатывает медленнее, чем электромагнитный.
Токоутечка
Повреждение изоляции кабеля приводит к утечке тока. В таком случае возникает магнитный поток в трансформаторе, который провоцирует напряжение на его вторичной обмотке, а оно в свою очередь передается на поляризованное реле. Если предельное значение утечки тока превышается, электромеханический дифавтомат срабатывает и опять-таки размыкает цепь.
Для того, чтобы это произошло, необходимо заземление сети. При его отсутствии дифавтомат не реагирует на утечку до возникновения утечки на землю.
Покупка и выбор
EServer рекомендуетнепременно купить дифавтомат для электросети, будь то жилое помещение, офисное или промышленное. Это простое устройство избавит вас от массы неприятностей в случае утечки или замыкания.
А с выбором модели и производителя вам помогут наши специалисты.
