32S2855EC: что означает парт-номер подсветки внутри телевизора

Экран стал темным, а звук идет, и хочется купить «подсветку на корпус». Тут легко ошибиться: внешняя лента светит на стену и отвечает только за атмосферу. Ремонтная LED-подсветка работает иначе – она скрыта внутри, под LCD-матрицей, и дает равномерный белый свет. Ошибка в типе детали приводит к лишним тратам и повторной разборке. По запросу 32S2855EC подсветка обычно ищут внутренние светодиодные планки, а не декоративную подсветку сзади.

Этот узел пришел на смену CCFL-лампам и применяется в LCD, не в OLED. Светодиоды подсвечивают рассеиватели и отражатели, затем жидкие кристаллы регулируют поток и формируют изображение. При подборе запчасти важно понимать конструкцию: краевая Edge LED либо задняя Direct LED.

Внутренняя LED-подсветка матрицы: как не спутать с внешним светом

Внешняя фоновая подсветка крепится на заднюю крышку, часто бывает RGB, свет направлен на стену. Ее видно сразу, она не связана с равномерностью свечения экрана. Внутренняя подсветка матрицы стоит в «пироге» панели и внешне незаметна.

Отличия проще проверить по признакам:

• место – внутри корпуса, под матрицей и рассеивателями;
• назначение – подсветка LCD-слоев, без декоративных эффектов;

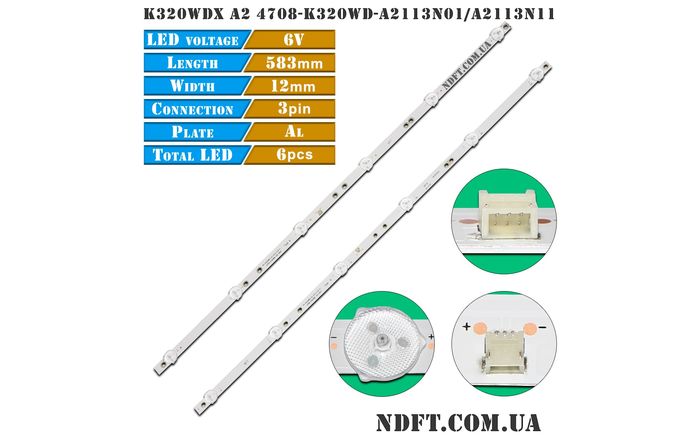

• форма – жесткие линейки на алюминиевой подложке или текстолите.

Эти пункты помогают отсечь неподходящий товар еще на этапе поиска. Если описание говорит про «ленту на заднюю стенку», это другая категория.

Подбор по маркировке: какие параметры критичны при поиске аналога

Одна модель телевизора нередко выходит с разными версиями подсветки, поэтому поиск только по названию модели дает промахи. Надежнее начинать с маркировки на планках и фото разъема. Так проще найти совместимые светодиодные линейки и не ошибиться с ревизией.

Перед заказом полезно сверить базовые характеристики:

• тип схемы – Edge LED или Direct LED, чтобы совпали оптика и рассеиватель;
• линза – выпуклая, вогнутая либо открытый диод без линзы;
• геометрия – длина планки, шаг диодов, посадочные отверстия.

Такая проверка снижает риск повторной разборки. Дополнительно уточняют число диодов и количество групп, если плата управляет зонами отдельно.

Разъем и электрические значения: что влияет на стабильную работу

Драйвер подсветки рассчитан на конкретные цепочки, поэтому важны напряжение и группировка. На практике чаще встречаются 3 В и 6 В на один светодиод, а 12-18 В, редкие варианты. Количество пинов обычно 2-3, но бывает больше при разделении цепей.

При подборе по фильтрам смотрят не «ярче или слабее», а совместимость. Несовпадение по напряжению способно вызвать мерцание, уход в защиту или ускоренный перегрев. Если маркировка стерта, выручает замер старых планок и сравнение с фото аналогов.

Замена подсветки: безопасный алгоритм и контроль результата

Главный риск при ремонте – повредить LCD-матрицу, поэтому разборку делают без усилий и перекосов. На диагоналях до 32″ домашняя замена иногда возможна, но без опыта разумнее обратиться в сервис. Перед установкой новых линеек стоит исключить неисправность драйвера и контактов.

Перед финальной сборкой удобно пройти короткий порядок:

• осмотреть отражатель и рассеиватели – залом дает тени и полосы;
• проверить термоконтакт планок – перегрев быстро выводит диоды из строя;
• выполнить пробный запуск – оценить равномерность свечения и нагрев.

Эта последовательность помогает остановиться вовремя, пока матрица еще не собрана. Если свет «плавает» или планки сильно греются, нужна диагностика питания.

Edge LED и Direct LED: нюансы равномерности и оптики

В Edge LED свет разгоняет LGP-рассеиватель, поэтому важны точный шаг диодов и геометрия края. В Direct LED за равномерность отвечают линзы, отражатель и расстояние до матрицы. Ошибка по типу линейки часто проявляется пятнами, засветами либо провалами яркости.

Свечение обычно белое за счет люминофора, а «синие» решения встречаются редко и зависят от конкретной конструкции. RGB-диоды в подсветке матрицы почти не применяются, поэтому ориентир – электрические параметры и оптика. Соберите данные по маркировке и размерам, подберите максимально близкую линейку, затем подтвердите выбор тестом. Если нет уверенности в разборке, обращение к мастеру поможет сохранить матрицу и получить ровную картинку.
