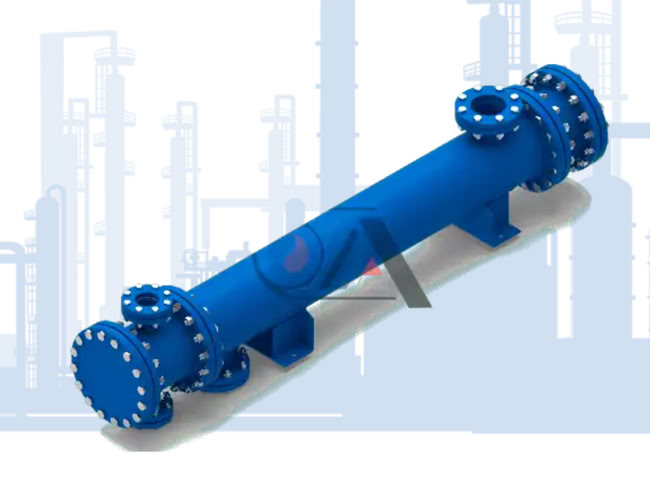

Трубчастий теплообмінник призначений для передачі теплової енергії від одного середовища до іншого без їхнього безпосереднього змішування. Основним елементом його конструкції є система труб, через які проходить одна з робочих середовищ, тоді як інша рухається з іншого боку стінок. Тепло передається через металеву поверхню труб від більш нагрітого середовища до холоднішого.
Таке обладнання використовується для нагрівання та охолодження води, технологічних рідин, пари та інших середовищ у промислових і комунальних системах.
Як відбувається передача тепла
Принцип роботи трубчастого теплообмінника ґрунтується на різниці температур між двома середовищами. Гарячий теплоносій надходить в один контур, а середовище, яке потрібно нагріти або охолодити, — в інший.
Наприклад, гаряча вода може рухатися всередині труб, а холодна — омивати їх із зовнішнього боку. Теплова енергія проходить через стінки труб, унаслідок чого температура холоднішого середовища підвищується, а гарячого — знижується.
Важливо, що робочі середовища залишаються розділеними. Це дозволяє передавати тепло навіть у випадках, коли рідини мають різний склад, тиск або інші фізичні властивості.
З яких елементів складається теплообмінник

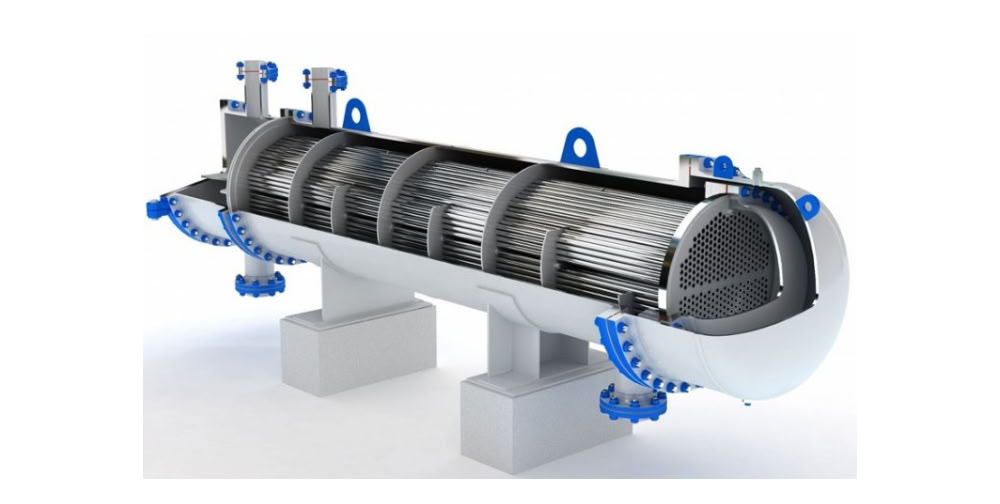

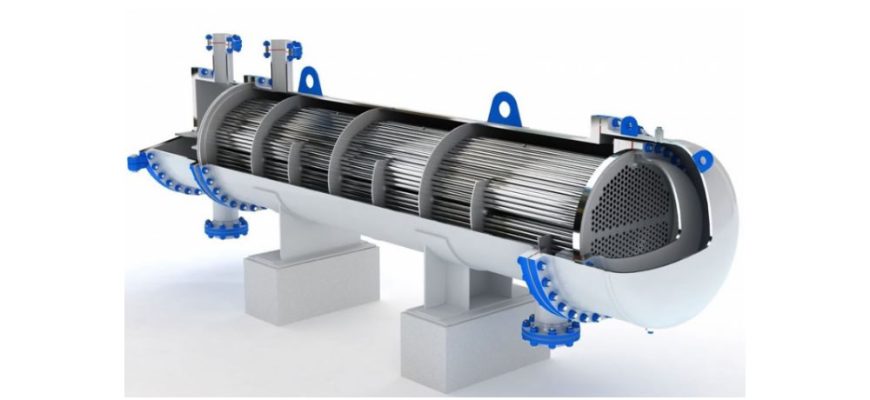

Типова конструкція кожухотрубчастого теплообмінника включає пучок труб, розміщений усередині зовнішнього кожуха. Одна робоча середа проходить трубами, а інша — простором між трубами та внутрішньою поверхнею кожуха.
Трубний пучок закріплюється в спеціальних трубних дошках. Для організації руху середовища всередині кожуха можуть використовуватися перегородки. Вони змінюють напрямок потоку та збільшують довжину його проходження, що сприяє ефективнішій передачі тепла.
Конструкція конкретної моделі може відрізнятися залежно від продуктивності, робочих температур, тиску та властивостей середовищ.
Які схеми руху середовищ використовують
Теплообмін може відбуватися за різними схемами руху робочих середовищ. Найпоширенішими є прямотечійна та протитечійна.
При прямотечійній схемі обидва середовища рухаються в одному напрямку. При протитечійній — назустріч одне одному. Другий варіант часто дозволяє ефективніше використовувати різницю температур по всій довжині теплообмінника.
Вибір схеми залежить від конкретного технологічного завдання та параметрів системи.
Що впливає на ефективність роботи
Основним показником ефективності є здатність обладнання передавати необхідну кількість теплової енергії за заданих умов. На цей показник впливають площа поверхні теплообміну, матеріал труб, температура та витрата робочих середовищ, швидкість їхнього руху, а також різниця температур.
Важливе значення має і стан поверхні труб. Відкладення накипу, корозійні продукти або інші забруднення утворюють додатковий шар між металом і робочим середовищем. Через це теплопередача погіршується, а для досягнення необхідної продуктивності може знадобитися більша витрата теплоносія.
Переваги трубчастих теплообмінників
Трубчаста конструкція добре підходить для роботи з високими температурами та тисками, якщо конкретна модель розрахована на відповідні умови. Таке обладнання може використовуватися з різними рідинами та газами, а конструкція дозволяє підбирати матеріали труб відповідно до властивостей робочих середовищ.
Ще одна перевага — можливість обслуговування та очищення внутрішніх поверхонь у конструкціях, передбачених для розбирання. Це особливо важливо під час роботи з рідинами, схильними до утворення відкладень.
Де використовують трубчасті теплообмінники
Теплообмінники такого типу застосовують у системах опалення та гарячого водопостачання, на промислових підприємствах, у енергетиці, хімічній, харчовій та інших галузях.
Залежно від завдання обладнання може використовуватися для нагрівання води, охолодження технологічних рідин, конденсації пари або утилізації надлишкового тепла.
На одному об’єкті теплообмінник може працювати як окремий апарат, а на складнішому виробництві — бути частиною цілої системи підготовки та перетворення теплової енергії.
Чому важливо правильно підібрати теплообмінник
Ефективність трубчастого теплообмінника залежить не тільки від його розмірів. Під час підбору необхідно враховувати температуру та витрату обох середовищ, робочий тиск, їхні фізичні й хімічні властивості, необхідну теплову потужність та допустимі гідравлічні втрати.
Неправильно підібране обладнання може не забезпечувати потрібної температури або створювати надмірний опір потоку. Тому для відповідальних промислових систем характеристики теплообмінника визначають на основі теплотехнічного та гідравлічного розрахунку.
Таким чином, принцип роботи трубчастого теплообмінника полягає у передачі теплової енергії через стінки труб між двома розділеними середовищами. Зміна температури відбувається без їхнього змішування, а ефективність процесу визначається конструкцією апарата та параметрами робочих потоків.
